電接點壓力表接點燒損的解決辦法
發布時間：2018-05-10 14:57:00
瀏覽：次

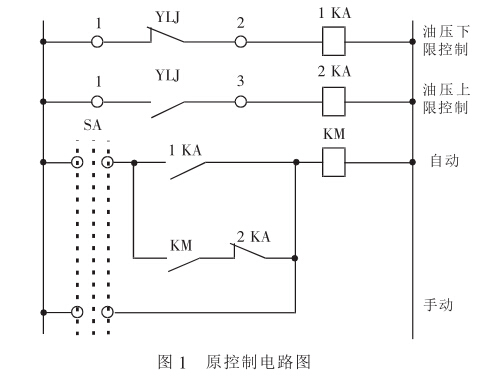

我電站調速器油栗電動機的控制裝置由電接點壓力表YLJ、中間繼電器1KA、2KA，接觸器KM等組成。其控制電路簡圖如圖1。

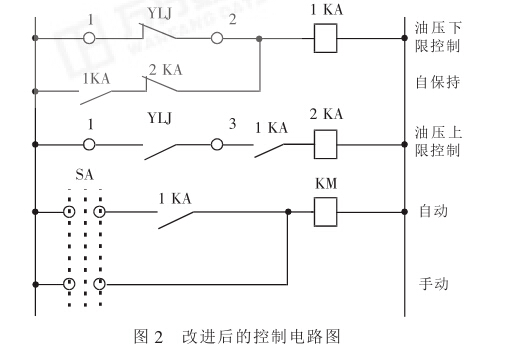

KM的觸點控制油栗電動機的運轉、停止。運行中 由于油壓值有波動，因此在油壓上限值的臨界處，電接 點壓力表YLJ的動合觸點反復閉合、斷開多次，并有 “打火”現象；在油壓下限值的臨界處，YLJ的動斷觸點 也有“打火”現象，使得觸點容易被燒損，影響了控制裝 置的正常工作。針對上述情況對控制電路進行改造，如 圖2所示。在YLJ動斷觸點的兩端，并聯了由1KA動合觸 點和2KA動斷觸點串聯而成的自保持回路，使自保持 回路一旦接通即可將YLJ動斷觸點短接，消除其多次 “打火”的現象。在油壓上限控制回路中串接上一對 1KA的動合觸點，使得2KA —旦動作即斷開1KA的自保 持回路，使1KA復歸，反過來斷開油壓上限控制回路。
通過改造，運行一年多來壓力表接點的工作狀況 直保持良好。
