電力機車BC11003型壓力傳感器、壓力表試驗臺溯源方法的探討
隨著鐵路運輸綜合性檢測設備的大量應用，對它們的溯源方法的研究成為目 前鐵路計量工作中的一項重要內容。本文對電力機車BC11003型壓力傳感器、壓力表試驗臺 校準方案的設計、溯源設備和校準方法的選擇進行了探討。
1.概述
近年來，隨著鐵路技術的快速發展，靠人為操 作檢測設備讀取數據的機會越來越少，靠計算機自 動讀取數據的檢測結果越來越多。隨著我局電力 機車的運用、檢修工作的逐步展開，大量新配備的 綜合性檢測設備也陸續通過驗收、投人使用，對它 們的溯源方法的研究成為目前計量工作中的一項 重要內容?，F(xiàn)對電力機車BC11003型壓力傳感 器、壓力表試驗臺校準方案的設計、溯源設備和校 準方法的選擇進行探討。
2.校準方案的設計
BC11003壓力傳感器、壓力表試驗臺適用范圍 為:各型電力機車的彈簧管式單、雙機械壓力表， GY - 10 壓力傳感器、CY -YZ- 10、CZY1、CY. YZ -1壓力變送器及配套儀表的單校及聯校。本系 統采用計算機自動控制,完成測試功能的自動切 換，模擬量的信號輸入與輸出。本校準過程主要針 對BC11003試驗臺的顯示部分和壓力/電壓轉換 部分即AK-4型壓力傳感器兩大部分進行校準。 校準方案設計參照多功能儀器儀表的檢定（校 準），對BC11003型試驗臺進行分項校準、綜合評 定,力爭實現校準的科學合理、快捷準確。
3.技術參數論證
3.1試驗臺技術參數 ' (1)壓力顯示范圍:0?4.000 MPa;
分辨率:0.001 MPa；
電壓模擬范圍:0~10_000 V;
探討
分辨率:0_001 V；
電流模擬范圍:0 ~ 20.000 mA;
分辨率:0.001 mA；
精度等級:0.1級。
溯源設備的的選擇及技術參數
溯源設備的選擇，要綜合考慮準確性、經濟性、 使用環境及測量范圍等因素。溯源設備的測量范 圍應為被校準量上限值1 ~ 1.25倍;準確度要求一 般應高于被校準設備。本試驗臺機械壓力表部分， AK-4型壓力傳感器的準確度為±0.5% FS，被檢 機車壓力表的準確度等級為1.6級，選定準確度等 級為0.25級的精密壓力表進行校準。配套儀表校 驗部分，試驗臺電壓分辨力為0.01 V，電流分辨力 為0.01 mA，可選用準確度等級為0.03%數字萬用 表進行校準。壓力傳感器校準部分，選定準確度等 級為0_ 05%的D030 - EG三用表校驗儀作為標準 電壓或標準電流的輸人。對AK - 4型壓力傳感器 進行校準時選用準確度等級為0.03%臺式數字萬 用表進行校準。
4.校準方法

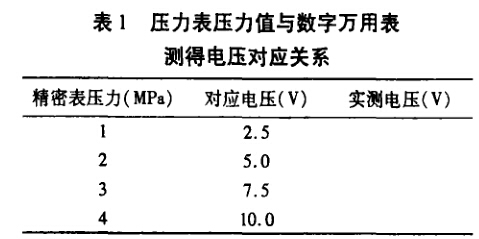

在進行各項校準之前，應首先對AK-4型壓 力傳感器進行校準。傳感器1、4接口連接24 V電 源，2、3接口并入臺式數字萬用表，壓力校驗器上 安裝0.25級(0~6)MPa精密壓力表，壓力校驗器 造壓，精密壓力表壓力值（MPa)與數字萬用表測得 電壓(V)對應關系如表1。
4.1機械壓力表校驗部分的校準

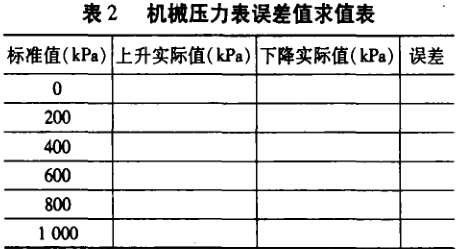

計算機啟動，雙擊桌面上“機械表”圖標，計算 機進人彈簧管式壓力表校驗界面。將0.25級(0~ 1.6) MPa精密壓力表與校驗器連接好，順時針旋轉 壓力校驗器手輪，精密壓力表與試驗臺面板液晶顯 示壓力一起上升，根據表2中標準值，點擊保存每 一校驗點的標準傳感器測得值，比較兩者各點上的 指示值，即可得到誤差值。
誤差分析參考JJG52 - 1999《彈簧式一般壓力 表真空表檢定規程》。
4.2配套儀表校驗部分的校準

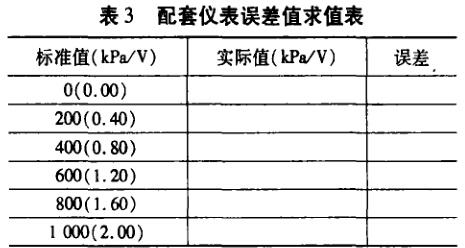

單擊“儀表校驗”圖標,進人壓力傳感器配套 儀表校驗界面。將0.03%數字萬用表接到配套儀 表接口的測試位2，用鼠標拖動“手動輸出”，在0. 03%數字萬用表分別顯示0 V、0.4 V、0.8 V、1.2 V、1.6 V和2 V(標準值)時,點擊保存標準傳感器 測得值，與對應電壓或壓力值相比較，得到誤差。 如表3。
誤差分析參考JJG124 -2005《電流表、電壓表、功率表及電阻表檢定規程》。
4.3壓力傳感器部分的校準
4.3.1電流型

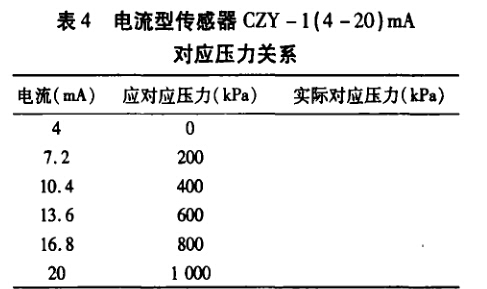

單擊桌面上“壓力表-電壓電流型”圖標，計 算機進人電壓、電流型壓力變送器及配套儀表校驗 主界面。選擇傳感器類型（如電流型CZY-1(4- 20)mA)，單擊“傳感器校驗”圖標,進人電流型傳 感器校驗界面。將D030 - EG三用表校驗儀與試 驗臺測試線（電流型）相連，三用表校驗儀輸人一 個標準電流（mA)，液晶顯示屏上“傳感器/壓力” 部分顯示一對應壓力（kPa)。對應關系如表4。
4.3.2電壓型

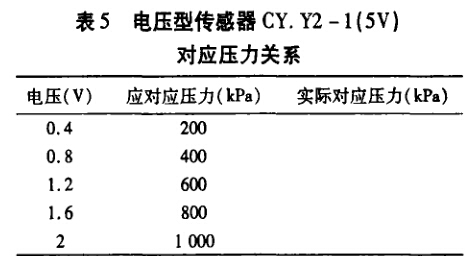

單擊桌面上“壓力表-電壓電流型”圖標，計 算機進人電壓、電流型壓力變送器及配套儀表校驗 主界面。選擇傳感器類型（如電壓型CY.Y2-1(5 V)),單擊“傳感器校驗”圖標，進人電壓型傳感器 校驗界面。將D030-EG三用表校驗儀與試驗臺 測試線（電壓型）相連，三用表校驗儀輸人一個標 準電壓(V),液晶顯示屏“傳感器/壓力”部分顯示 一對應壓力（kPa)。對應關系如表5。
4.4成套校驗部分的校準

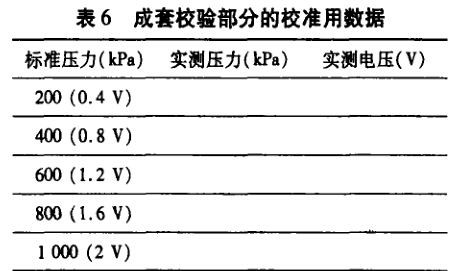

單擊桌面上“壓力表-電壓電流型”圖標，計 算機進人電壓、電流型壓力變送器及配套儀表校驗 主界面。選擇傳感器類型（如電壓型CY.Y2-1(5 V))，單擊“成套校驗”圖標，進人壓力傳感器及配 套儀表成套校驗界面。將0.03%數字萬用表測試 線連接到配套儀表接口的測試位2,將D030 - EG 三用表校驗儀與試驗臺測試線（電壓型）相連。壓 力校驗器上安裝0. 25級(0 ~ 1. 6) MPa精密壓力 表。三用表校驗儀分別輸出標準電壓0.4 V、0. 8 V、1.2 V、1.6 V及2 V，同時相對應壓力校驗器造 壓到 200 kPa、400 kPa、600 kPa、800 kPa 及 1 000 kPa時，比較液晶顯示屏上“傳感器/壓力”部分示 值。查看數字萬用表所顯示的電壓值。如表6。
5.校準結果處理
根據試驗臺各項技術指標及所使用溯源設備 準確度等相關信息進行不確定度計算，得到試驗臺 的不確定度。將所得測量數據及不確定度填人校 準證書。試驗臺狀態的確認按照使用要求及 JJF1094 - 2002《測量設備特性評定》。
經各項參數校準符合試驗臺技術參數要求，出 具校準證書,加貼準用標識。不符合技術參數要 求，禁止使用，經維修調試再次校準。
6.復校時間間隔的確定
復校時間間隔的確定按照JJF1139 -2005《計 量器具檢定周期確定原則和方法》的要求，根據此 試驗臺的使用頻率，所校準項目的年變化量及使用 者要求,復校時間間隔暫定一年。
