一般壓力表測量結果的不確定度評定
本文依據JJG52—2013《彈性元件式一般壓力表、壓力真空表和真空表》檢定規程的要求，對一般壓力表測量結果的 不確定度進行了分析和評定，為企事業建立計量標準，進行計量比對實驗和正確使用壓力表提供依據。
1概述
壓力表屬于強制檢定的計量器具，在安全防護、環境監 測及產品質量控制等方面起著舉足輕重的作用。在開展壓力 表檢定工作之前，必須通過正確評定測量不確定度來建立精 密壓力表標準裝置，以保證壓力表量值傳遞的準確可靠。本 文依據JJG52—2013《彈性元件式一般壓力表、壓力真空表 和真空表》檢定規程的要求，對影響壓力表示值誤差的各種 不確定度來源進行了分析說明。
1.1測量依據
JJG52-2013《彈性元件式一般壓力表、壓力真空表和真 空表檢定規程》
1.2測量標準
數字壓力計，量程：0?6MPa，準確度等級：0.05級
1.3被測對象
1.6級工業壓力表，量程：0?6MPa，分度值0.2MPa
1.4環境條件
溫度（20±5)°C，相對濕度<85%，恒溫兩小時以上
1.5測量過程
壓力表傳壓介質為液體，按照規定連接和安裝被檢工業 壓力表和0. 05級數字壓力計，用數字壓力計為被檢表加壓 至6MPa，檢查并處理好測試系統的泄漏，依據規程要求的項 目進行測量。在壓力為4MPa時連續測量10次，用于該點的 測量不確定度評定。
2.數學模型
8 = P1 - P0
式中：8 被檢壓力表的示值誤差，MPa;
P1 被檢壓力表示值，MPa;
P0——數字壓力計的示值，MPa。
考慮標準設備、人員、環境、方法及被測對象等方面， 不確定度來源分別為：
（1）測量重復性的影響：在檢定規程規定的條件下， 壓力表多次重復測量引入的A類標準不確定度
（2）壓力表示值誤差估讀的影響：檢定規程要求對被 檢表估讀至分度值的1/5，而被檢表在重復性測量中，估讀 帶來的不確定度己經包含在內，所以不再考慮這部分的影響;
（3）環境條件的影響：檢定規程規定，檢定的溫度條 件為（20±5) C，在此環境溫度下，數字壓力計和被檢壓 力表的溫度系數基本相同，誤差可忽略不計；
數字壓力計誤差的影響：在檢定規程規定的條件 下，由數字壓力計的誤差引入的B類標準不確定度。
3.方差和靈敏度系數
由于各輸入量之間不相關，根據合成標準不確定度的傳 遞公式，合成方差為：
u2(8) = c2(P\)u 2(P1) + c2(P0)u 2(P0)
靈敏度系數：c(P1) = |8 =1 c(P0) = -^8 = -1
4.標準不確定度分析與評定
(1)由被檢表測量重復性引起的標準不確定度分量U1 ( A 類標準不確定度)

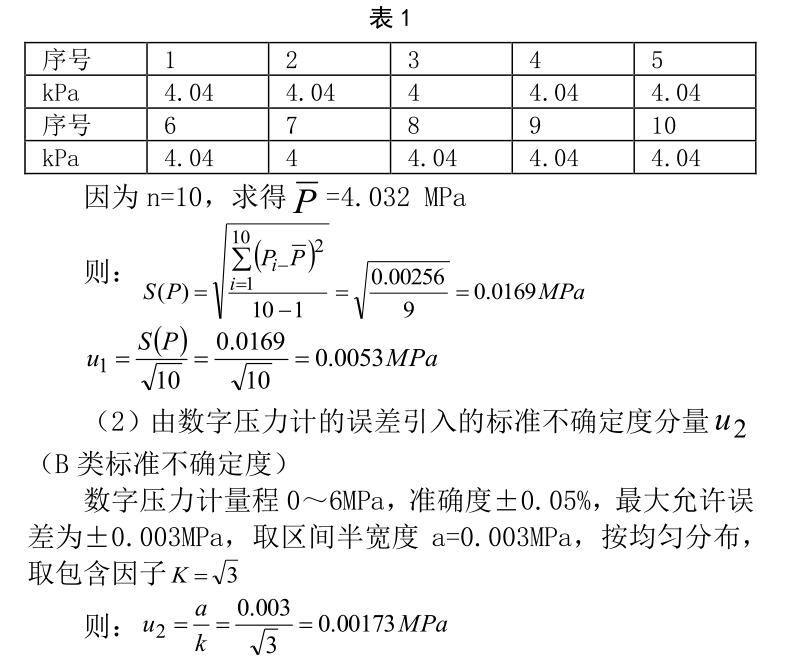

對被檢表進行全量程檢定，在4MPa處變化最大，因此選擇在該點上重復測量10次，得到數據如下：

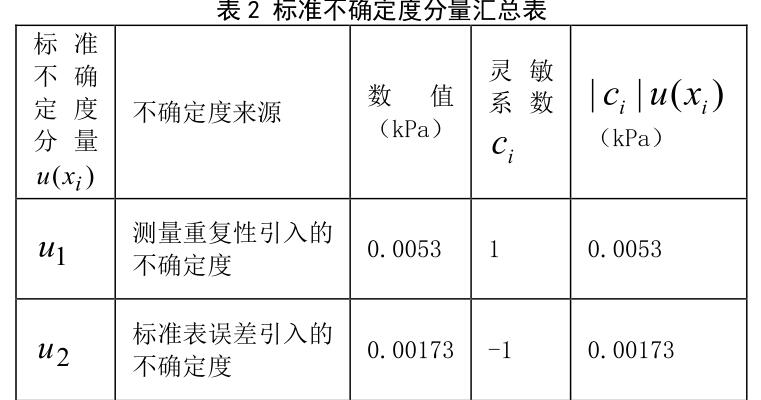

5.標準不確定度分量匯總表
6.合成標準不確定度及有效自由度
由于各標準不確定度分量相互獨立，則
uc =」u2(8) =J c2(P1)u 2 (Pi) + c2(P0)u 2 (P0) = 0.0056MPa
7擴展不確定度
取k=2，則擴展不確定度為：
U = k uc = 2 x 0.0056 = 0.011MPa
8.相對擴展不確定度
Ur = U x 100% = 0011 x 100% = 0.18% r P 6
9.測量結果的不確定度報告
本標準裝置測量準確度等級為1.6級，量程為0?6MPa 的被檢表，示值誤差測量結果的相對擴展不確定度是： Ur = 0.18%,k = 2。
